جزئیات محصول:
پرداخت:
|
نام محصول: | فیبر دستگاه برش لیزر | اندازه برش های موثر: | 1500 * 3000MM |
---|---|---|---|
لیزر های واقعی قدرت: | 800W | طول موج لیزر: | 1064nm |
نوع لیزر: | فیبر | مصرف برق: | 8 کیلو وات |
سیستم فوکوس: | زیر اتوماتیک و کارآگاه | منبع تغذیه: | سه فاز 380V / 50HZ |
مواد پردازش: | استیل, کربن استیل، آلومینیوم، و غیره | ||
برجسته: | cnc laser cut machine,cnc laser cutting machine |

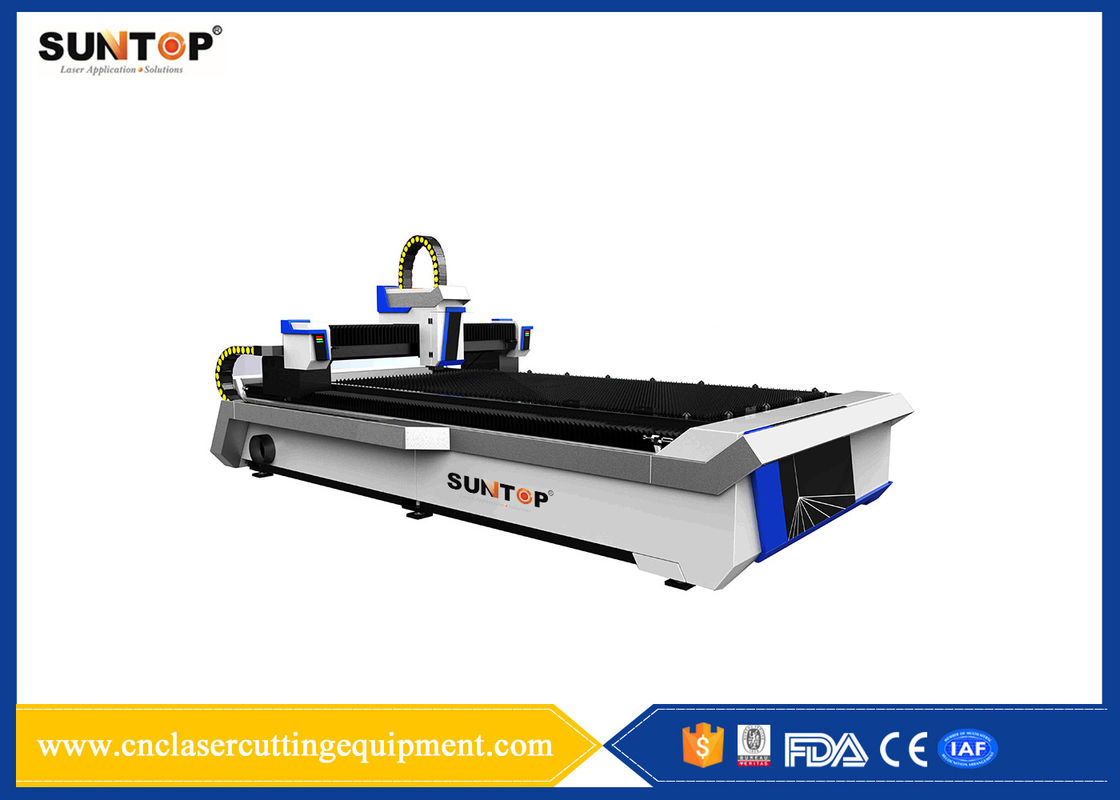

فولاد ضد زنگ CNC برش لیزری، برش لیزری فیبر با 800W قدرت لیزر
1. ماشین آلات مقدمه به طور کلی
ST-800 FC3015- سری دستگاه برش CNC لیزر فیبر است لیزری قدرتمند با تمرکز بر جسم به علت ذوب فوری و تبخیر، با لیزر فیبر با کیفیت بالا اصلی به دست آورد. برش اتوماتیک توسط سیستم مکانیک دیجیتالی کنترل می شود، این دستگاه از فن آوری های لیزر، دیجیتال، و مکانیک دقیق، دستگاه با درایو دو نفره با دقت بالا سرو موتور تغلیظ شده است برای جلوگیری از توسعه پرتو متقابل، که باعث می شود دستگاه در حال اجرا پایدار، و دقت برش بهبود یافته است
این دستگاه برش لیزر اتخاذ دروازه ای طیف آلیاژ آلومینیوم ساختار پیشرفته، پردازش قطعه کار ثابت هواپیما و سر لیزر در حال حرکت ماشین برش، قطعات انتقال دقت دستگاه در منطقه برش، به راحتی حفاظت، و نه با توجه به جدول و تخت برش تغییر شکل گرمایی تحت تاثیر قرار دقت دستگاه،.
2. ماشین ویژگی های اصلی:
2.1. این دستگاه با استفاده وارداتی YYC دنده دقت انتقال دندانه دار کردن، حداکثر سرعت موقعیت تا 60 متر / دقیقه، بازده پردازش بالا، دستگاه با پرتو در حال حرکت به عنوان یک ساختار طیف های جوش داده شده baed، بهره بردار بعد از بازپخت، و پس از آن لرزش درمان پیری، می توانید به طور کامل از بین بردن استرس جوشکاری و ماشینکاری، استحکام خوب، دقت بالا را می توان برای 20 سال می کند تغییر شکل نمی داشت.
2.2. اتخاذ سر برش وارد شده، جایگزین لنز فوکوس راحت تر است، به طور موثر جلوگیری از اپراتور به جای سر برش یا لنز ناشی از اتلاف وقت و هیچ دلیلی برای متوقف، دستگاه مجهز به پیشرفته ژاپن YASKAWA A5 سری سروو موتور و درایو، آن است که جبران اتوماتیک مسیر برش و اطمینان از دقت برش.
2.3. دنبال خودکار، تحقق بخشیدن به مسیر نور از کل محدوده پردازش از اندازه همان نقطه، تمرکز ثابت، برای اطمینان از کیفیت برش، دستگاه با ژاپن SMC دریچه نسبت که می تواند فشار گاز N2 به automaticlly کنترل کنید.
2.4. سوئیس Raytools فیبر دستگاه برش لیزر با عملکرد برش با ثبات تر، اجزای الکتریکی دستگاه اتخاذ بهترین نام تجاری با کیفیت اشنایدر.
3. مواد کاربرد
فولاد ضد زنگ، فولاد کربنی، فولاد آلیاژی، فولاد سیلیکون، فولاد بهار، آلومینیوم، آلیاژ آلومینیوم، ورق گالوانیزه و سایر لوله های فلزی و لوله.
4. پارامترهای فنی اصلی دستگاه
مشخصات | پارامترهای |
حداکثر. قدرت لیزر | 800W |
طول موج لیزر | 1064nm |
منطقه پردازش موثر | 1500 * 3000MM (اندازه های دیگر می تواند سفارشی) |
تثبیت موقعیت | چراغ نشانگر قرمز |
X، Y محور تکرار دقت موقعیت یابی | 0.03mm ± |
X / Y دقت موقعیت محور | شده 0.05mm / M |
مسیر محور Z | 120mm سیستم |
X / Y حداکثر شتاب محوری | 1G |
حداکثر. وزن در حال بارگذاری | 500KG |
سطح حفاظت از قدرت اصلی | IP54 |
حداکثر. ضخامت برش | ≤10mm (ضخامت واقعی در مواد واقعی بستگی دارد) |
برش نرم افزار پشتیبانی از فرمت | DXF و PLT که از CAD خودرو و یا نرم افزار کورل دراو) خروجی |
قدرت مجموع مصرف | ≤12KW |
منبع تغذیه | 3 فاز، 4 سیم AC، 380V، 50HZ / 60HZ / 60A |
گاز کمکی | O2، N2 و هوای فشرده |
ماشین آلات طیف وزن | 3500KG |
روش ماشین آلات بارگیری | کانتینر 20 فوت |
جدول سرعت 5. برش (تنها به عنوان مرجع، سرعت واقعی در مواد واقعی بستگی دارد)
ضخامت (میلیمتر) | مواد | حداکثر. سرعت برش (متر / دقیقه) | گاز کمکی |
1 |
| 10.5 |
|
2 | 6.5 | ||
3 | 3.2 | ||
4 | 2.5 | ||
5 | 1.8 | ||
6 | 1.6 | ||
7 | 1.4 | ||
8 | 1.2 | ||
9 | 1 | ||
10 | 0.9 | ||
1 | فولاد ضد زنگ | 14 |
|
2 | 6 | ||
3 | 2.5 | ||
4 | 1.5 | ||
1 |
| 11 |
|
2 | 2.5 |
6. تنظیمات اصلی ماشین را
مورد | نام | مشخصات | تعداد |
1 | ST-FC3015-800 | 3000 * 1500mm به | 1 مجموعه ای |
2 | منبع لیزر فیبر | 800W | 1 |
3 | سیستم کنترل CNC | LASERCUT و CYPCUT | 1 |
4 | سر برش لیزری | اروپا لیزر سوئیس سر برش | 1 |
5 | سیستم نوری، | انگلستان | 1 |
6 | دریچه متناسب | ژاپن SMC | 1 |
7 | موتور سروو | ژاپن YASKAWA | 3 |
8 | عناصر الکتریکی | اشنایدر | 10 |
7. نمونه برش لیزری:
8. لیزر فیبر بسته بندی دستگاه برش و تحویل توسط کانتینر 20 فوت
